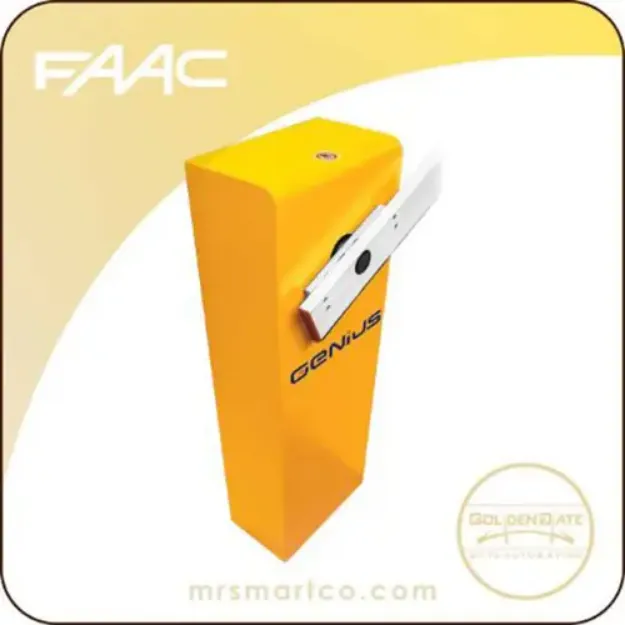

راه بند جنیوس مدل SPIN4
راهبند جنیوس مدل SPIN4 یکی از محصولات با کیفیت شرکت جنیوس و ساخت کشور ایتالیا می باشد . این محصول جزو دسته راهبند های الکترومکانیکی می باشد ، بوم 5 متری راه بند جنیوس SPIN4 قابلیت باز شدن در مدت زمان حدود 4 ثانیه را دارا می باشد . راهبند SPIN4 جنیوس از ولتاژ کاری 220 ، قابلیت سنسور برگشت میله و تردد 35 مرتبه در ساعت برخوردار می باشد به همین جهت برای نصب و استفاده در اماکن مسکونی ، تجاری و ... با تردد بالا بسیار مناسب می باشد . راه بند اتوماتیک جنیوس از سیستم خلاص کن مکانیکی جهت مواقع اضطراری بهره مند می باشد تا در هنگام قطع برق تردد با مشکل مواجه نشود .
راهبند های اتوماتیک فک ابزاری هستند که معمولا در مکان های پر رفت و آمد جهت کنترل تردد بکار می روند و معمولا در ورودی پارکینگ ها عمومی و ساختمان های مسکونی ، تجاری و ... نصب می شوند . راهبند میله ای جنیوس SPIN4 به جهت برخورداری از کیفیت و کارایی بالا و قابلیت تردد 35 مرتبه در ساعت یک گزینه بسیار مناسب برای محیط های پر تردد می باشد .
راهبند الکترومکانیکی GENIUS SPIN4 دارای ولتاژ کاری 220 ولت و موتور الکترومکانیک ( موتور به همراه گیربکس ) می باشد ، عملکرد سیستم در هنگام باز و بسته شدن راهبند توسط سیستم چرخ دنده می باشد که سبب قدرت بالای موتور برای باز و بسته شدن بوم شده است و می تواند بوم 5 متری راهبند را در مدت زمان حدود 4 ثانیه باز یا بسته نماید .
راهبند ایتالیایی جنیوس از سرعت عملکرد بسیار بالایی برخوردار می باشد و از سیستم دو سرعته بهره می برد ، بدین صورت که قبل از بسته شدن کامل بوم ، سرعت را کم می کند و بوم بصورت نرم و آهسته در جای خود قرار می گیرد که این ویژگی سبب کارکرد بی صدای آن شده است . سنسور برگشت میله در راهبند 5 متری GENIUS بدین صورت عمل می کند که در هنگام پایین آمدن بوم راهبند ( بسته شدن راهبند ) اگر مانعی در مسیر بوم باشد ، بوم در صورت برخورد با مانع دوباره به سمت بالا برمی گردد تا مانع از آسیب رسیدن و خرابی شود .
از ویژگی های مرکز کنترل Lynx06 راه بند پارکینگی SPIN4 جنیوس می توان به قابلیت تشخیص مانع ، اتصال به انواع سیستم های کنترل تردد ، ورودی جدا برای ارسال دستور باز یا بسته کردن ، تنظیم سه حالت کاملا باز ، کاملا بسته و حالت باز و بسته برای بوم اشاره نمود .
راهبند خودرویی جنیوس SPIN4 دارای گواهینامه IP44 می باشد که این محصول را در برابر نفوذ آب و گرد و غبار ایمن ساخته است و از دمای کاری 20- تا 50+ درجه سانتیگراد برخوردار می باشد ، این امر سبب شده تا این راه بند خودرویی برای استفاده در تمامی شرایط آب و هوایی مناسب باشد .
نمای فنی برد راهبند جنیوس SPIN4
|
F2/F1
|
فیوز ها
|
|
CN 1
|
اتصال خازن ( در صورت عدم استفاده می توانید خازن را به ترمینال 8 و 6 وصل کنید )
|
|
CN 2
|
نصب اینکودر
|
|
ترمینال 1
|
برق ورودی ( ارت )
|
|
ترمینال 2
|
برق ورودی ( ارت )
|
|
ترمینال 3
|
برق ورودی ( فاز )
|
|
ترمینال 5 ، 4
|
برق ورودی ( نول )
|
|
ترمینال 6
|
اتصال موتور مشکی ( بسته )
|
|
ترمینال 7
|
اتصال موتور آبی خاکستری ( مشترک )
|
|
ترمینال 8
|
اتصال موتور قهوه ای ( باز )
|
|
ترمینال 9
|
لیمیت سوئیچ ( حالت باز )
|
|
ترمینال 10
|
لیمیت سوئیچ ( مشترک )
|
|
ترمینال 11
|
لیمیت سوئیچ ( حالت بسته )
|
|
ترمینال 17 ، 12
|
حالت مدار بسته
|
|
ترمینال 17 ، 13
|
حالت مدار باز / بسته
|
|
ترمینال 17 ، 14
|
حالت مدار باز
|
|
ترمینال 17 ، 15
|
حالت توقف
|
|
ترمینال 17 ، 16
|
چراغ نشانگر
|
|
ترمینال 18 ، 17
|
ورودی 24 ولت لوازم جانبی
|
مرکز کنترل راهبند دارای دکودر دو کاناله می باشد و این امکان را به شما می دهد که از طریق رسیور، فرمان جداگانه باز و بسته ( Open / Close ) و یا بسته ( Close ) را به مرکز کنترل بدهید . امکان کد دادن همزمان فرکانس 868 و 433 وجود ندارد ، در صورتیکه بخواهید از یک کد به کد دیگر تغییر دهید لازم است تمامی ریموت های کد داده شده را پاک کرده و با جا زدن رسیور با فرکانس مد نظر ، دوباره کد دهی نمایید .
دکمه P3 برای کد دادن فرمان باز و بسته و دکمه P4 برای کد دادن فرمان بسته می باشد . دکمه مد نظر روی مرکز کنترل را یکبار فشار دهید ، LED مربوطه روی مرکز کنترل شروع به فلاش زدن میکند سپس دکمه را رها کنید و دکمه مورد نظر روی ریموت را فشار داده و نگه دارید ، چراغ LED مربوطه برای یک پانیه ثابت شده و کد گرفتن ریموت را تایید می کند .
نحوه پاک کردن ریموت ها
یکی از دکمه های P3 یا P4 را فشار داده و نگه دارید LED مربوطه شروع به چشمک زدن می کند ، پس از 5 ثانیه چشمک زدن سریعتر می شود و زمانیکه هر دو LED ( DL8 و DL7 ) روشن شد ، دکمه را رها کنید .
راهبند پارکینگی جنیوس مدل SPIN4 به جهت برخورداری راندمان کاری بالا جزو راهبند های پر طرفدار در میان مشتریان خود شده است ، جهت مشاوره و خرید این محصول می توانید از طریق سایت اسمارتکو با کارشناسان ما در ارتباط باشید .
