3 رله بتا (هاپینگ 433)
رسیور سه رله بتا دارای 3 عدد رله آزاد است که خروجی COM ، NO ، NC آن در اختیار مشتری قرار می دهد و می توان از آن به عنوان یک کلید الکترونیکی جهت روشن و خاموش کردن دستگاههای مختلف مانند دربهای اتوماتیک پارکینگی ،راهبندهای اتوماتیک ،کرکره های برقی اتوماتیک ،پمپهای آب، روشنایی اماکن و … استفاده کرد. این رسیور، دارای کانکتور تحریک دستی است و در دو نوع لرنینگ و هاپینگ موجود است، همچنین قابلیت برنامه ریزی در 5 مد عملکردی و امکان ارتقا ظرفیت حافظه تا 80 ریموت لرنینگ و 60 ریموت هاپینگ ، موجب شده این رسیور یکی از کاربردی ترین رسیورهای شرکت بتا باشد.
گاهی اوقات در بعضی دستگاههای قدیمی کنترل درب اتوماتیک یا دربهای اتوماتیک چینی یا متفرقه که ریموت آنها در بازار موجود نیست یا حافظه دستگاه محدود است و امکان اضافه کردن ریموت جدید وجود ندارد و یا جک و راهبندهای ایتالیایی که قیمت ریموت های آنها بسیار بالا میباشد و برای مجتمع های مسکونی تراکم بالا صرفه اقتصادی ندارد، می توان با اتصال رسیور بتا به کانکتور تحریک دستی دستگاههای فوق، این مشکل را حل کرد.فرکانس کاری این رسیور بتا مگاهرتز433 و تقریبا همه مدل های ریموت لرنینگ و هاپینگ کد با فرکانس 433 موجود در بازار موجود با آن ست می شود.
مد های انتخابی دستگاه
- مد لحظه ای ( Momentary Mode )
- مد فشاری ( Push Mode )
- مد حافظه دار ( ON/OFF Mode )
- مد دزدگیر اماکن ( Home Security Mode )
- مد الا کلنگی یا کرکره برقی ( Rolling Shutter Mode or Toggle Mode )
|
Mode
|
Dip 1,2,3
|
Dip 4
|
Dip 5
|
|
مد لحظه ای
|
ON
|
ON
|
ON
|
|
مد فشاری
|
ON
|
ON
|
ON
|
|
مد حافظه دار
|
OFF
|
ON
|
ON
|
|
مد پنوماتیک یا دزدگیر اماکن
|
OFF
|
OFF
|
ON
|
|
مد الا کلنگی یا کرکره برقی
|
OFF
|
OFF
|
OFF
|
توضیح عملکرد مد های انتخابی
توجه : در این نوع سه رله ، سه پایه خروجی NO , NC , COM از طریق ترمینال های خروجی در دسترس هستند .
- مد لحظه ای (Momentary Mode)
در این مد با فشردن هر کدام از دکمه های ریموت ، رله مربوط به مدت 0.7 و یا 1.4 ثانیه روشن و سپس
خاموش می شود . برای تغییر زمان عملکرد رله در مد لحظه ای به صورت زیر عمل می کنیم :
ابتدا دکمه لرن را فشار داده و به مدت نیم ثانیه نگه دارید . LED به حالت چشمک زن سریع می رود .
یکی از دکمه های C یا D را بر حسب زمان مورد نظر ، فشار داده و به مدت 1 ثانیه نگه دارید . تنظیم زمان مد لحظه
ای با دو بار چشمک زدن سریع LED تایید می شود .
توجه : دکمه C زمان رله را 1.4 ثانیه و دکمه D این زمان را 0.7 ثانیه تنظیم می کند .
- مد فشاری (Push Mode)
در این مد تا زمانی که دکمه ریموت فشرده است ، رله مربوطه روشن و با رها کردن دکمه ریموت ، رله مربوطه خاموش می شود .
- مد حافظه دار (ON/OFF Mode)
در این مد با فشردن هر کدام از دکمه های ریموت رله مربوطه روشن و با فشردن مجدد همان دکمه ، رله مربوطه خاموش می شود .
- مد دزدگیر اماکن (Home Security Mode)
در این مد با فشردن دکمه A (Lock) ، رله 1 فعال می شود و رله 3 ، یک چریپ می زند . با فشردن دکمه B ( Unlock ) ، رله 1 قطع شده و رله 3 ، دو بار چریپ می زند . از رله 2 ( C ) بسته به 2 Dip sw می توان به صورت لحظه ای یا حافظه دار استفاده نمود .
- مد الا کلنگی (Rolling Shutter Mode or Toggle Mode)
در این مد رله 1 و 3 به صورت الا کلنگی با هم کار می کنند و با فشردن دکمه D هر دو رله غیر فعال می شوند . از رله 2 ( c ) بسته به Dip sw2 می توان به صورت لحظه ای یا حافظه دار استفاده کرد .
نحوه لرن کردن ریموت
. دکمه لرن را به مدت نیم ثانیه فشار داده ، LED به حالت چشمک زدن سریع می رود سپس دکمه را رها کنید .
. یکی از دکمه های A یا B ریموت بتا را فشار داده و به مدت 1 ثانیه نگه دارید . لرن شدن ریموت با چهار بار چشمک زدن سریع تایید می شود و LED به عملکرد عادی خود باز می گردد .
نحوه پاک کردن کل حافظه
. دکمه لرن را فشرده و به مدت 10 ثانیه نگه دارید . LED پس از چند بار چشمک زدن سریع دایم روشن می ماند ، پس از رها کردن دکمه لرن پاک کردن کل حافظه با چند بار چشمک زدن سریع تایید می شود .

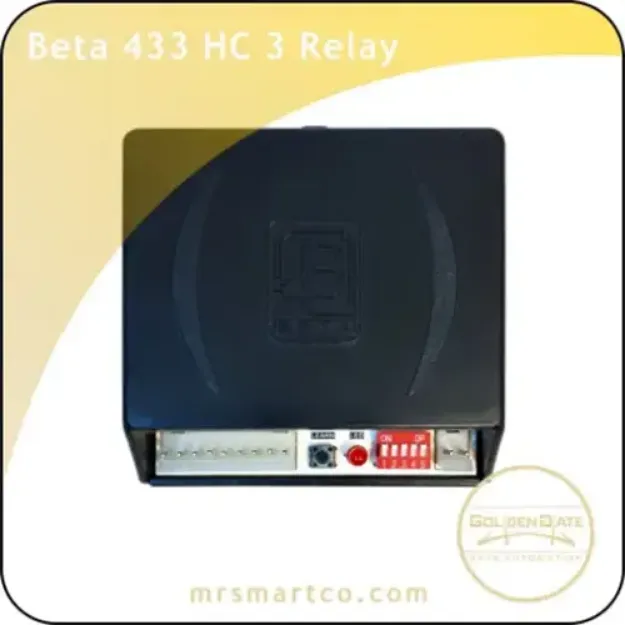

عکس ()
|
عملکرد
|
رنگ سیم
|
|
مثبت تغذیه
|
قرمز
|
|
منفی تغذیه
|
مشکی
|
|
NOرله
|
زرد
|
|
COM رله
|
آبی
|
|
NC رله
|
سبز
|
